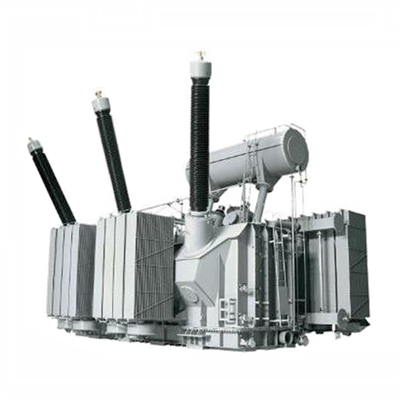

Megbeszélés a nagy transzformátor telepítési és hibakeresési technológiájáról

Nagy hőerőművekben a generátor által generált villamos energiát atranszformátormajd nagy távolságokon továbbítva a közösségi hatalom hálózatának minden felhasználójára. Ez a cikk leírja a nagy transzformátor telepítésének és üzembe helyezésének felépítési módszereit és folyamatait egy termikus erőműben, és előzetes megbeszélést folytat a Power Transformers telepítési és üzembe helyezési technológiájáról.

1. Előkészítések a transzformátor telepítése előtt

(1) Az erőmű felépítése során, amikor a teljesítménytranszformát a helyére van felszerelve, a transzformátor nagy testének köszönhetően, a méret ellenőrzésekor, a középső helyzet és a bejövő és a kimenő vonalak irányának pontos megerősítésére van szükség. Csak akkor, ha megfelel a tervezési követelményeknek, rögzíthető a transzformátor alapjára. Az elektromos telepítési előírások kimondják, hogy a gáz relával felszerelt transzformátornak 1% -1. 5% -os lejtővel kell rendelkeznie a gáz relé légáramlási iránya mentén. A cél az, hogy megkönnyítse az olajtartályban előállított gáz áramlását a relébe, és védő műveletet teremtsen. Amikor a transzformátor a helyén van, meg kell erősíteni, hogy a transzformátor ütköző rögzítőjének ütési értékének kevesebbnek kell lennie, mint 5 g gravitációs gyorsulás. Ha ez nagyobb, akkor a gyártóval kapcsolatba kell lépni a tanácsadás kezelésére.
(2) injektálják a nitrogént a nedvességálló védelem érdekében: Miután a transzformátor a helyén van, ha nem lehet időben telepíteni, hogy megakadályozzuk a transzformátor belső testét, hogy nedves legyen, 99,99% nagy tisztességű nitrogént kell befecskendezni a dobozba, és a nitrogénnyomásnak 0. 01-0. Az injekció beadása után a nitrogénkövetési megfigyelést időben meg kell végezni, és a megfelelő írásbeli nyilvántartást kell elvégezni. Ha a nyomásérték 0,01 mPa -nál alacsonyabb, akkor a nitrogént időben feltölteni kell.

2. Transformer test ellenőrzése

2.1 Transzformátor test ellenőrzési lépései és módszerei.

(1) Nitrogén -kisülés. A nitrogéntel töltött transzformátor testének ellenőrzésekor a napsütéses, széltelen és száraz időjárást kell kiválasztani. Meg kell nyitni a bátorság ajtaját, hogy felszabadítsa a nitrogénnyomásot az olajtartályban. Miután kinyitotta a búcsút a szellőztetéshez 30 percig, a személyzetnek, amely gomb nélküli kezelőszervezőt és olajálló csizmát visel, az olajtartályba be kell lépnie az olajtartályba az ellenőrzés céljából.

(2) Test -ellenőrzési tartalom. A transzformátor telepítésekor a testet legfeljebb 16 órán keresztül ki kell tüntetni a levegőnek. A felhasznált eszközöket egy dedikált személynek kell felügyelnie, regisztrált és hitelfelvételt és visszaküldési nyilvántartást kell vezetni. A test ellenőrzésének fő tartalma: A szállítási támogatás és a test különféle részei nem mozoghatnak vagy deformálódhatnak. A belső csavarokat megfelelően meg kell húzni. A mag, a bilincsek, a vas igák és a talaj más alkatrészeinek szigetelésének jónak kell lennie; A belső szigetelés szilárdan megkötött, és nincs sérülés; Az ólomhuzal szigetelési távolsága képesített. Nincs gerjesztési feszültségkapcsoló eszköz, és a csapok összhangban állnak a jelző által jelzett helyzetgel, és az érintkezés és a vezetőképesség jó. A forgó lemeznek rugalmasan kell mozognia, és jól lezárt. Ellenőrizze, hogy van -e zsír, törmelék és víz az olajtartály alján. 2.2 Transzformátor testvizsgálat. Az ellenőrzés után a következő teszteket végezzük: magszigetelés mérése; a tekercs magas és alacsony feszültségének és a talajig tartó szigetelési ellenállás mérése; A kanyargós egyenáramú ellenállás mérése; A transzformátor változásának mérése, és a hiba kevesebbnek kell lennie, mint a 0. 5%.

3. A test kiegészítők telepítése

(1) A szabadtéri kiegészítőknek meg kell felelniük a következő követelményeknek: A környezet relatív páratartalmának kevesebb, mint 75%-nak kell lennie, és a száraz levegőt, amelynek harmatpontja a -40 fok alatt van, folyamatosan hozzá kell adni a dobozhoz a telepítési folyamat során. A nyitott alkatrészeket műanyag fóliával kell borítani, és a folyamatos expozíciós idő nem haladhatja meg a 8 órát. Minden nap munka után vákuumot kell húzni a 0 száraz levegő hozzáadásához. 01-0. 03MPA.

(2) Tömítéskezelés: Az összes karima ízületnek épnek és jól lezártnak kell lennie.

(3) Hűtőberendezés telepítése: A telepítés előtt a hűtőeszközt 0. A belsejét minősített szigetelő olajjal kell öblíteni, és a maradékolajat le kell üríteni. A ventilátor motorját és a pengéket szilárdan kell felszerelni, és rugalmasan forgatni kell. A csővezetékben lévő szelepeket rugalmasan és helyesen kell működtetni, és az illesztéseket jól le kell zárni. A külső olajvezetéket meg kell tisztítani. Az olajszivattyú -tömítés és az olajáram -relé jó állapotban van, a kormányzás helyes, és nincs rendellenes zaj vagy túlmelegedés.

(4) Az olajtároló szekrény beszerelése: Az olajtároló szekrényt a belső ellenőrzés és a tisztítás után kell felszerelni. A telepítési irány helyes. Az olajszintmérőnek rugalmasan kell mozognia, a jelzésnek összhangban kell lennie a tényleges olajszinttel, az olajszint -mérő jel érintkezését helyesen kell elhelyezni, és a szigetelésnek jónak kell lennie.
(5) A transzformátor csővezeték beszerelése: Az összes csővezetéket tisztán kell törölni, és az illesztéseiket szorosan le kell zárni.
(6) A felszálló telepítése: A felemelkedő telepítése előtt először be kell fejezni az aktuális transzformátor átadási tesztjét (tartalom: a szigetelési tekercs szigetelési ellenállása; ellenőrizze a vezetékcsoportot és a polaritást; mérje meg a tekercs DC ellenállását; a hibamérés; mérje meg az áramtranszformátor gerjesztési jellemző görbéjét), és a másodlagos kúprendszeri elrendezésnek megfelelőnek kell lennie; Az aktuális transzformátor kimeneti terminálkapocsának szigetelésének jónak és szorosan lezártnak kell lennie. A Riser telepítési módszerének helyesnek kell lennie. A szellőződugót a felszálló legmagasabb pontján kell elhelyezni.
(7) A persely beépítése: A kapacitív perselynek át kell haladnia a tesztet (tartalom: mérje meg a szigetelési ellenállást; mérje meg a dielektromos veszteség érintő értékét A tanδ és a kapacitási érték), az olajjal töltött perselynek nem lehet olajszivárgás, és az olajszint-jelzésnek normálisnak kell lennie. A megjelenéskor nem szabad repedések vagy sérülések; A persely fém karimájának ízületi felületének laposnak kell lennie; A persely felső szerkezetének lezárásának jónak kell lennie, és a csatlakozásnak szorosnak kell lennie. Az olajjal töltött persely olajszint-mutatójának kifelé kell néznie, és a végső képernyőt szükség szerint meg kell őrizni. A kiegyenlítő gyűrű felületének sima kell lennie, a telepítésnek szilárdnak és helyesnek kell lennie.
(8) Gáz -relé telepítése: A gáz relét a telepítés előtt ellenőrizni kell és minősíteni kell, a művelet beállításának értékének meg kell felelnie a beállítási érték követelményeinek, és a szállítási rögzítési intézkedéseket el kell távolítani. A gáz relét vízszintesen kell felszerelni, a felső fedélre a nyílnak az olajtároló szekrényre kell mutatnia, és a csatlakozást szorosan le kell zárni. A gázgyűjtő dobozt szigetelő olajjal kell kitölteni és szorosan lezárva.
(9) A nyomáscsökkentő eszköz telepítési irányának helyesnek kell lennie, a szelepfedél belsejének és a emelőknek tisztának kell lennie, szorosan lezárva, az elektromos érintkezőknek pontosan mozogniuk kell, és az akcióerő értékének meg kell felelnie a gyári követelményeknek.
(10) Az összekötő cső lezárásának a szárítószer és az olajtároló szekrény között szorosnak kell lennie, a hígítószernek kiszáradnia kell, és az olajtömítés olajszintjének az olajfelszíni vonalon kell lennie.
(11) A hőmérséklet -mérőberendezés telepítése: A hőmérőt be kell kalibrálni a telepítés előtt, a jelkontaktusnak helyesen kell mozognia; A hőmérőt a megadott érték szerint kell beállítani. A szigetelő olajat be kell injektálni a felső fedél hőmérőjébe. A tágulási jelet (a hőmérő vékony fém tömlője) nem lehet élesen simítani vagy megcsavarodni, és hajlítási sugara általában nagyobb vagy azzal egyenlő, mint 50 mm.
(12) a transzformátorok és reaktorok kábeleit védeni kell; Ezeket szépen kell elrendezni, és a csomópont dobozokat le kell zárni. A vezérlődoboz jeláramának helyesnek kell lennie, és meg kell felelnie a rajzok tervezési követelményeinek.
4.
(1) A szigetelő olajat csak a transzformátorba lehet injektálni, miután elvégezte a tesztet a jelenlegi nemzeti szabvány "Elektromos berendezések elfogadási teszt standardja" rendelkezéseinek megfelelően.
